Обзор HPE ProLiant DL145 Gen11

Внешний обзор HPE ProLiant DL145 Gen11

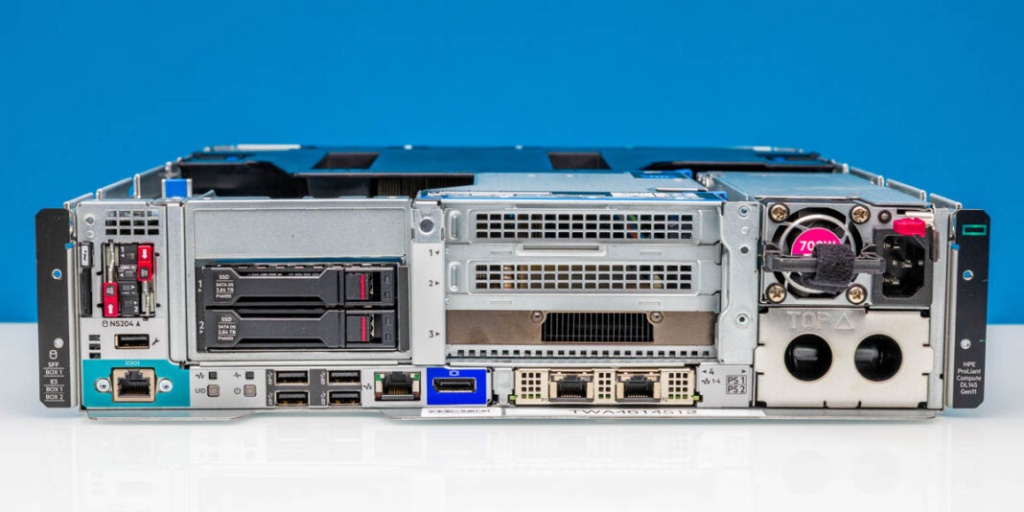

Начнём с того, что это сервер высотой 2U с передним расположением портов ввода-вывода и питания. Это распространённая особенность периферийных серверов, у которых может не быть доступа к задней панели. Сам сервер имеет относительно небольшую глубину — 16 дюймов или 40,66 см.

С левой стороны у нас есть два слота M.2 на небольших салазках. Под ними находится сервисный порт iLO и последовательный порт. В большой секции рядом с ними есть два отсека для 2,5-дюймовых накопителей SATA. Другой вариант (и, честно говоря, более крутой) — это 6 твердотельных накопителей E3.S NVMe. Под этими накопителями находятся кнопка питания и дополнительные порты USB.

Здесь есть порт iLO, а также кое-что необычное — DisplayPort. Компания HPE выходит за рамки VGA.

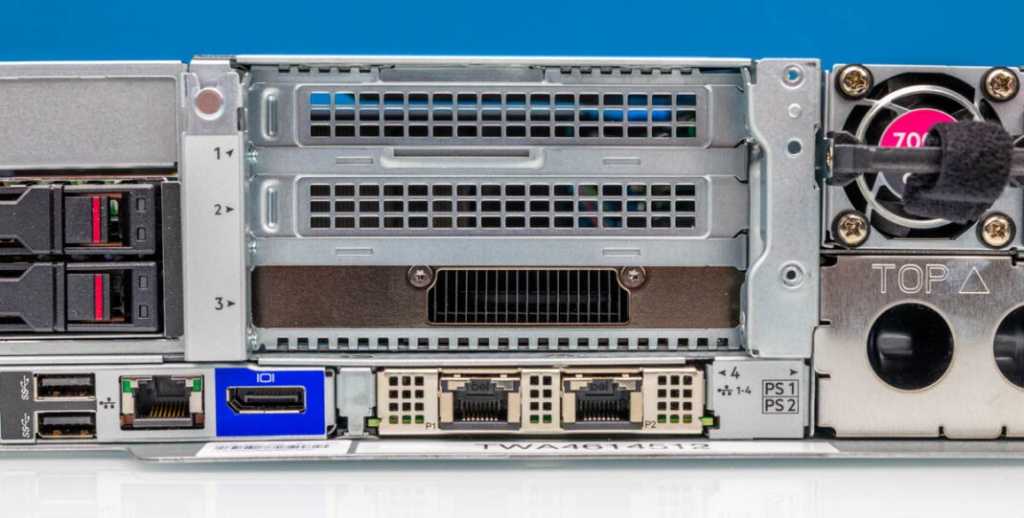

В центральной части расположены три слота PCIe Gen5 x16. Два из них являются дополнительными, но в нашей системе есть все три.

Поскольку в наши дни искусственный интеллект используется повсеместно, у нас есть NVIDIA L4 в слоте расширения. Мы также попробовали добавить NVIDIA BlueField-3 DPU, чтобы расширить возможности сети, но здесь есть много вариантов.

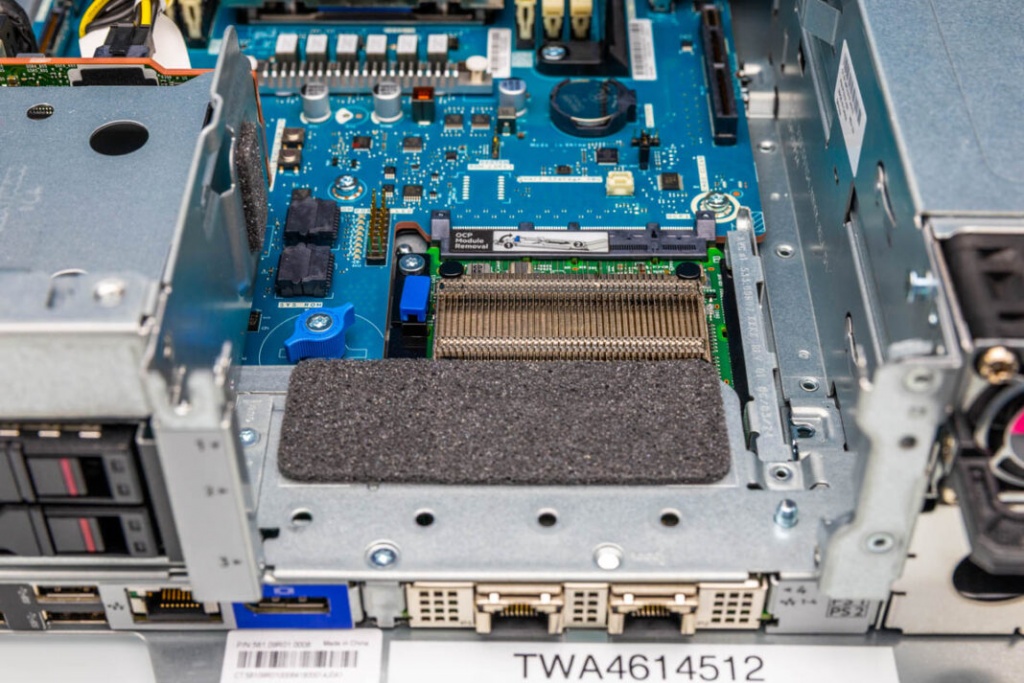

Под секцией с тремя слотами PCIe находится слот OCP NIC 3.0. HPE — это устаревший производитель оборудования, который продает выгодные контракты на обслуживание. В отрасли, похоже, существует взаимосвязь между компаниями, которые продают крупные контракты на обслуживание, и теми, кто использует форм-фактор SFF с внутренней фиксацией. Компании с меньшим доходом от обслуживания, как правило, используют форм-фактор SFF с язычком, который можно заменить, не открывая корпус и не снимая стойки для доступа к внутренним фиксаторам. Возможно, это уже стало привычным в отрасли, а возможно, и нет, но у нас есть двойной адаптер 10Gbase-T.

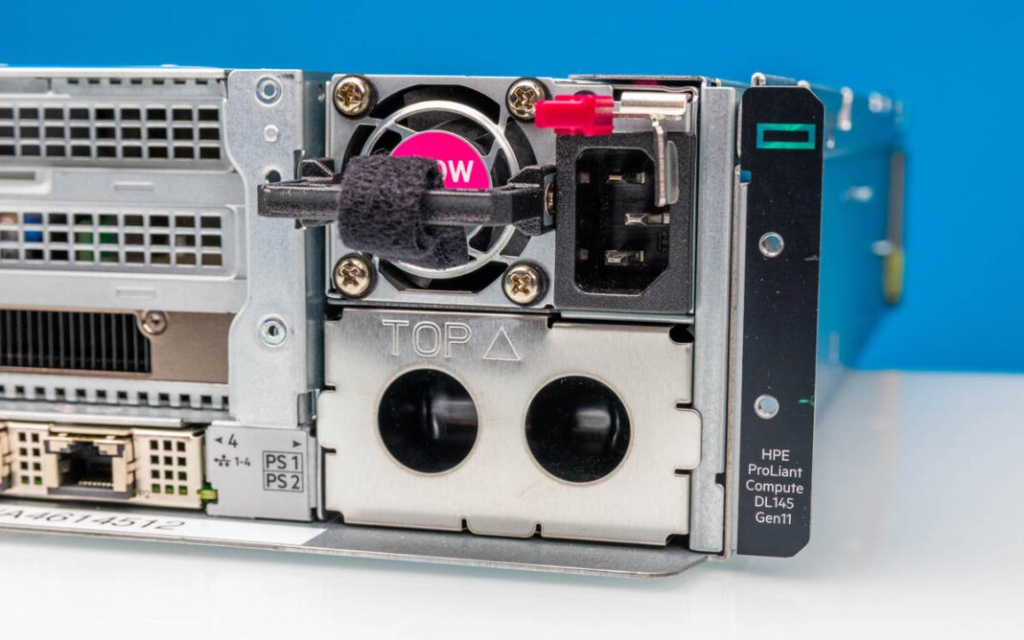

Блоки питания — это стандартные блоки HPE. Система может работать с одним блоком питания, как у нас, но для резервирования можно использовать два блока.

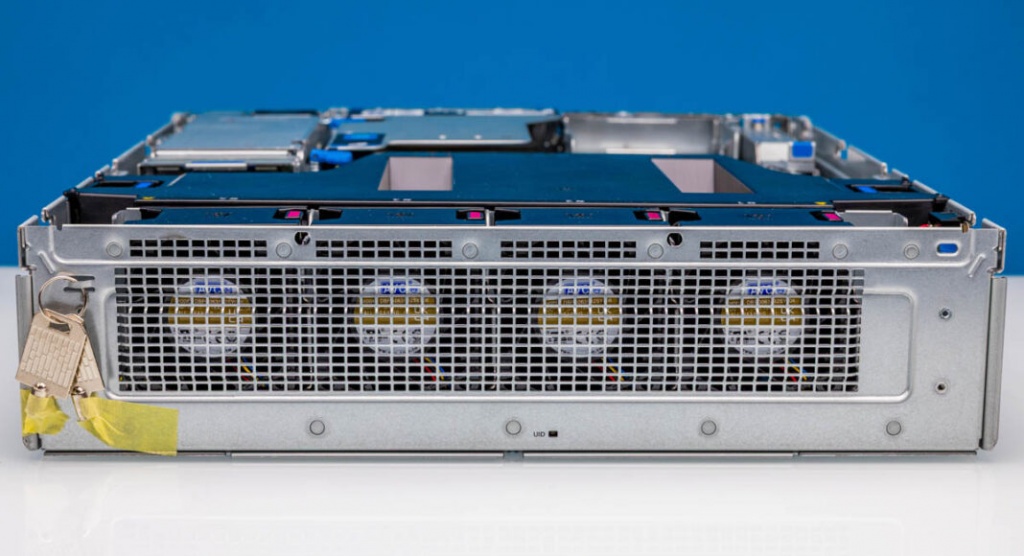

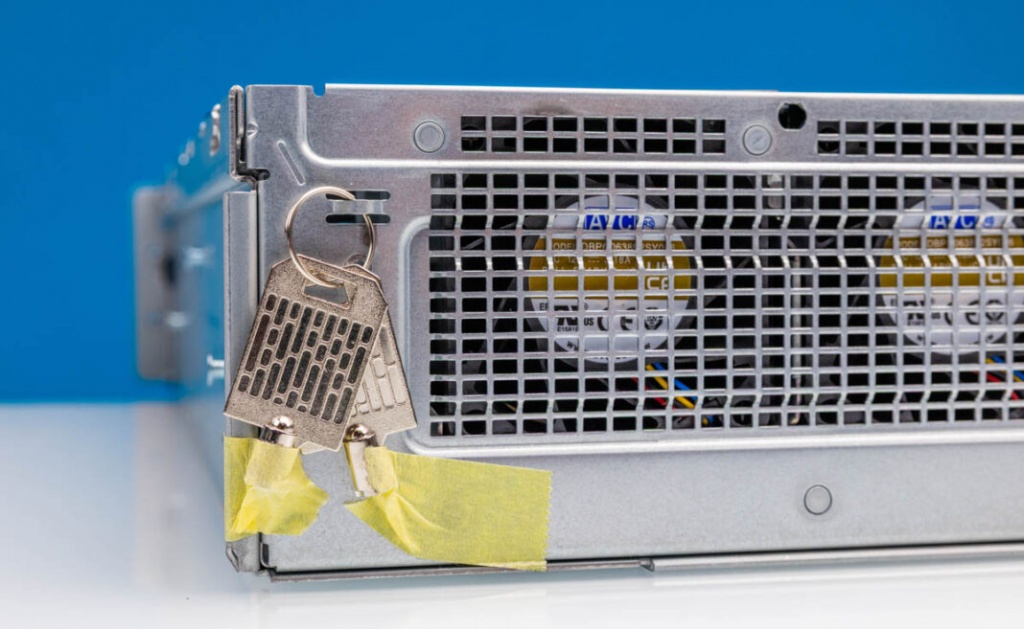

Сзади нет ничего, кроме вентиляторов.

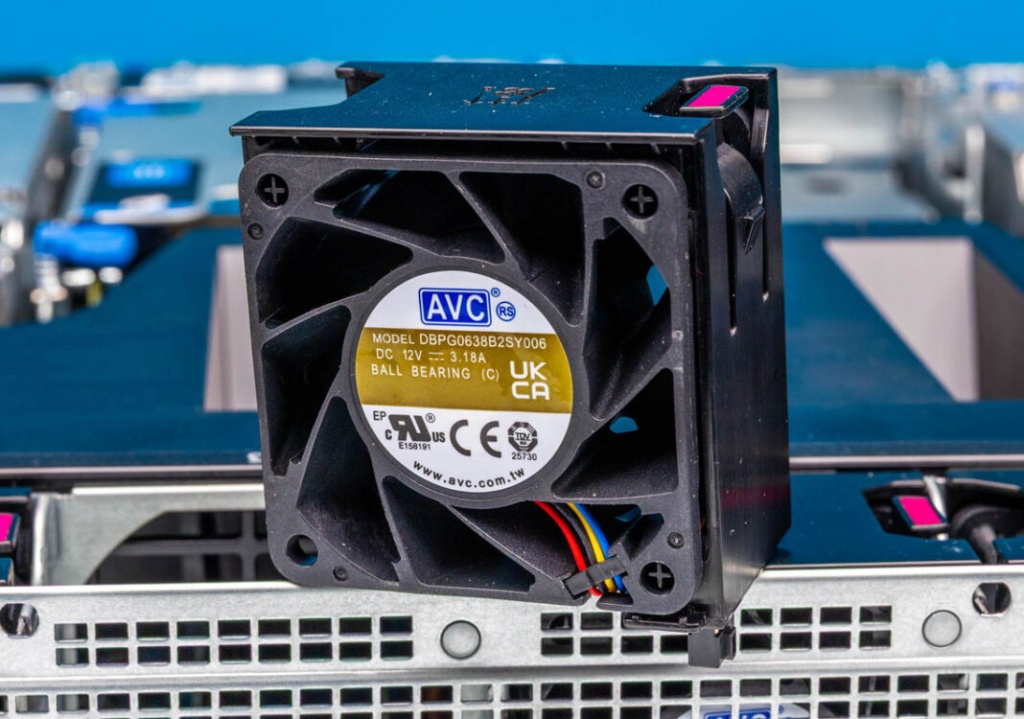

Вентиляторы можно заменить в горячем режиме, когда корпус открыт.

Отметим, что у HPE есть множество опций, которые изменяют систему, например безрамочный фильтр, который также немного увеличивает длину сервера. Мы просто показываем имеющуюся у нас конфигурацию.

Теперь давайте заглянем внутрь сервера, чтобы посмотреть, как он устроен.

Внутренний обзор HPE ProLiant DL145 Gen11

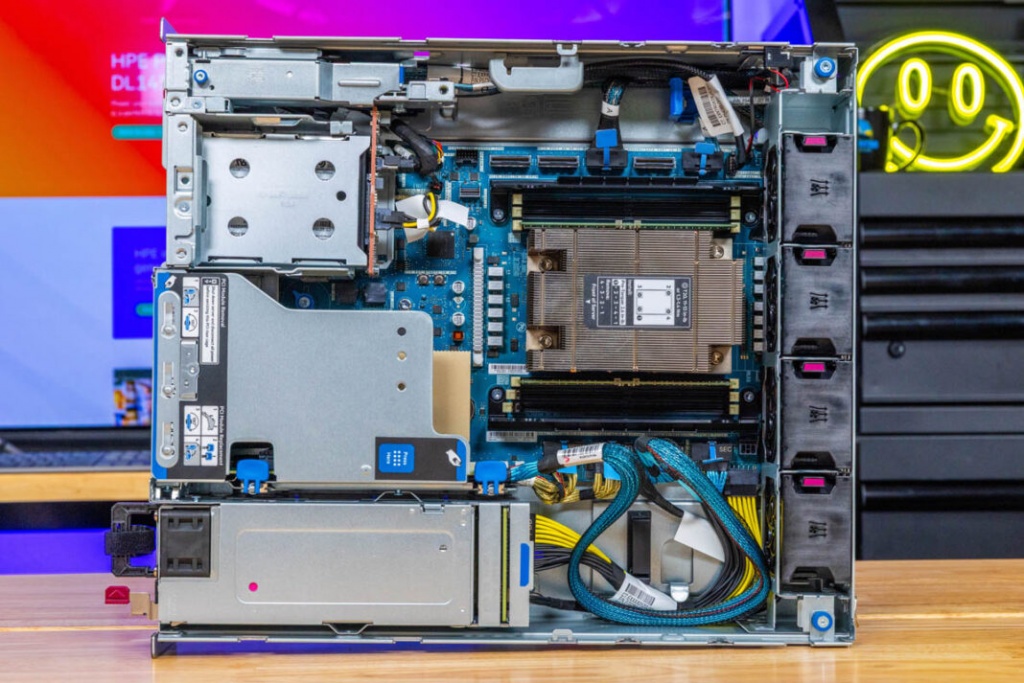

Внутри сервера находится компактная материнская плата с простой компоновкой.

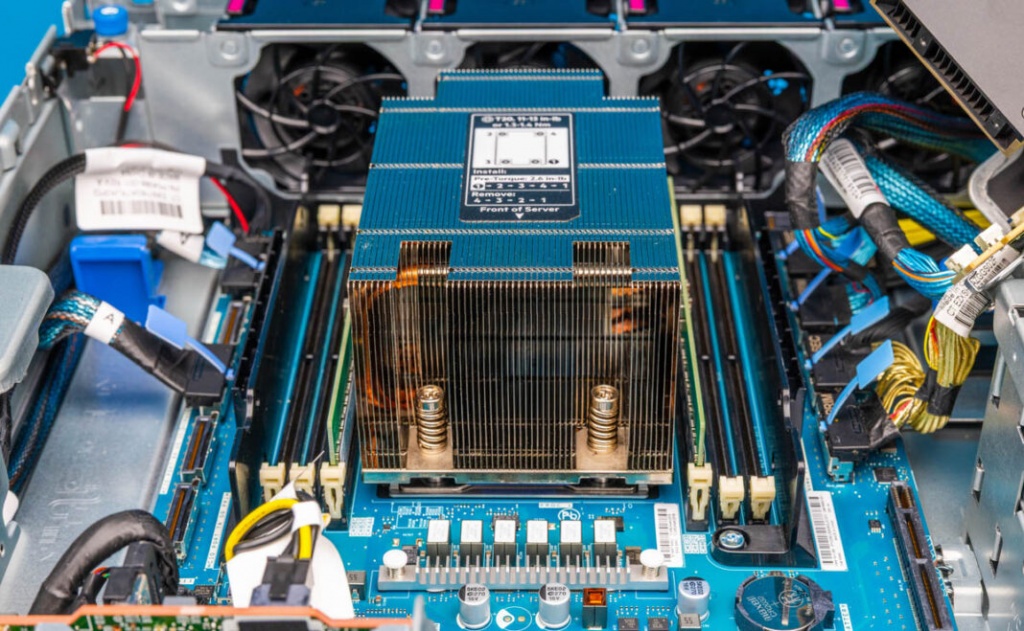

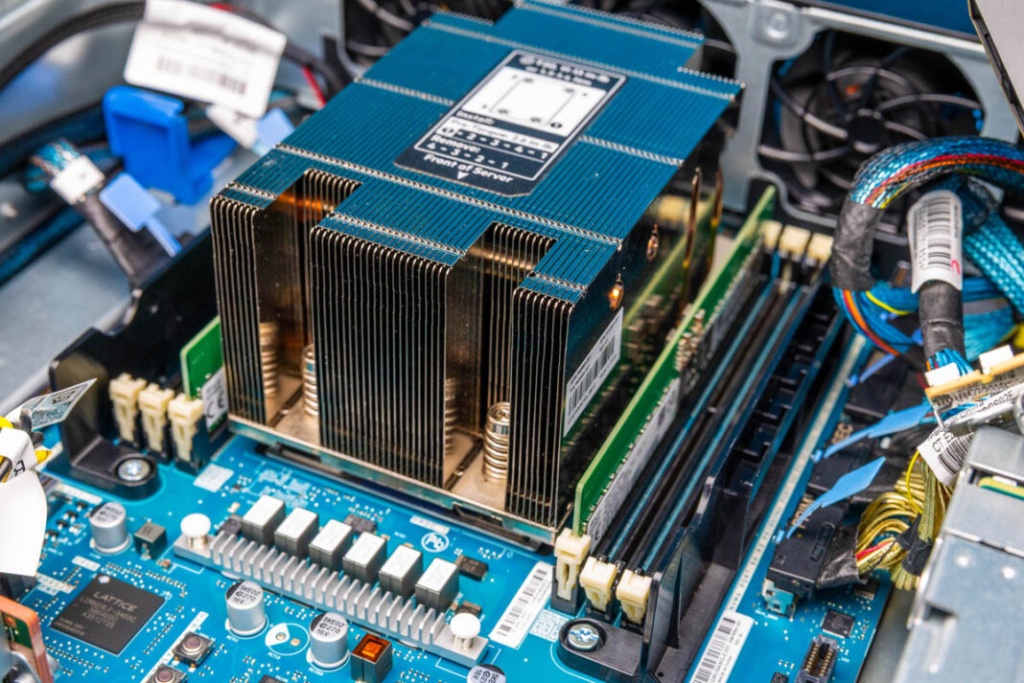

Безусловно, главной особенностью является процессор AMD EPYC 8004 «Сиена» Процессор имеет сокет (SP6) и отличается тем, что в AMD EPYC 8534P можно использовать до 64 ядер и 128 потоков при мощности всего 200 Вт В современную эпоху, когда TDP процессоров на сокет составляет 500 Вт, это более разумная платформа.

Siena на базе Zen 4c поддерживает шесть каналов памяти DDR5, которые используются в ProLiant DL145 Gen11. Компания HPE отправила систему с двумя модулями RDIMM, но мы заменили память, чтобы увеличить объем для тестирования.

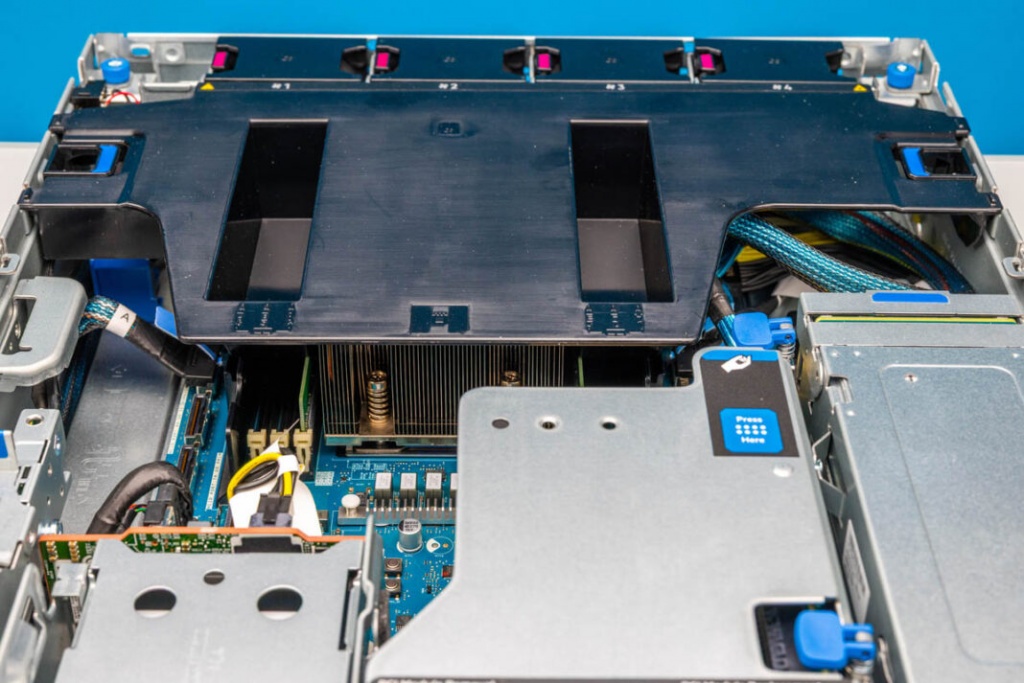

У HPE также есть удобная направляющая для воздушного потока из жёсткого пластика. В некоторых из этих периферийных систем высотой 2U используются хрупкие направляющие для воздушного потока, которые сложно установить, но у HPE есть удобная направляющая, которую легко установить и снять.

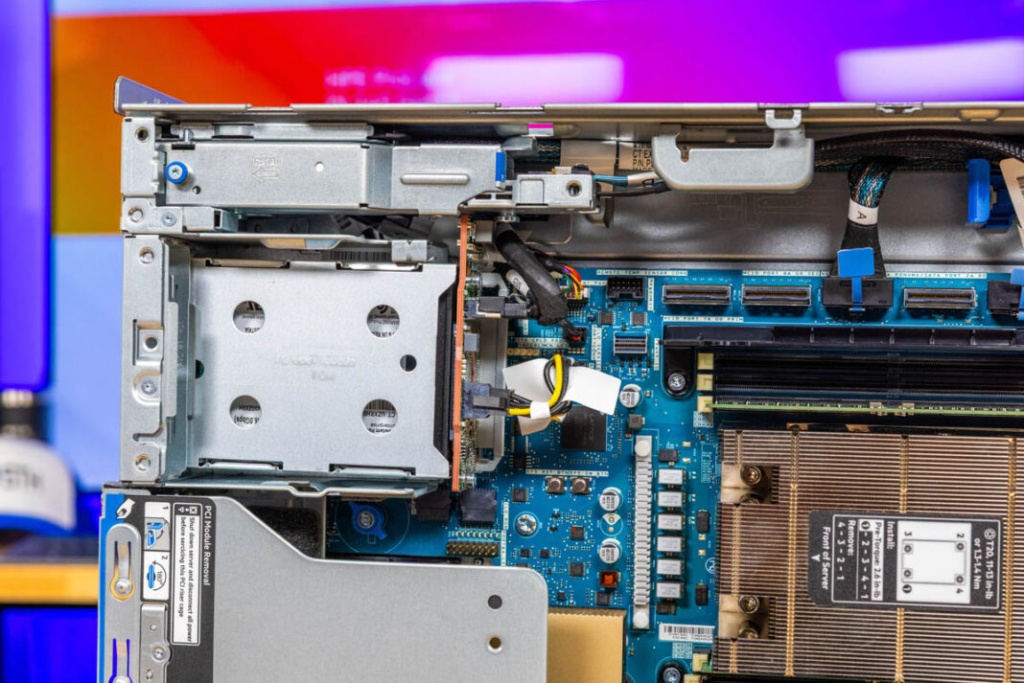

В переднем углу находится внутренняя инфраструктура, обеспечивающая работу отсеков для хранения.

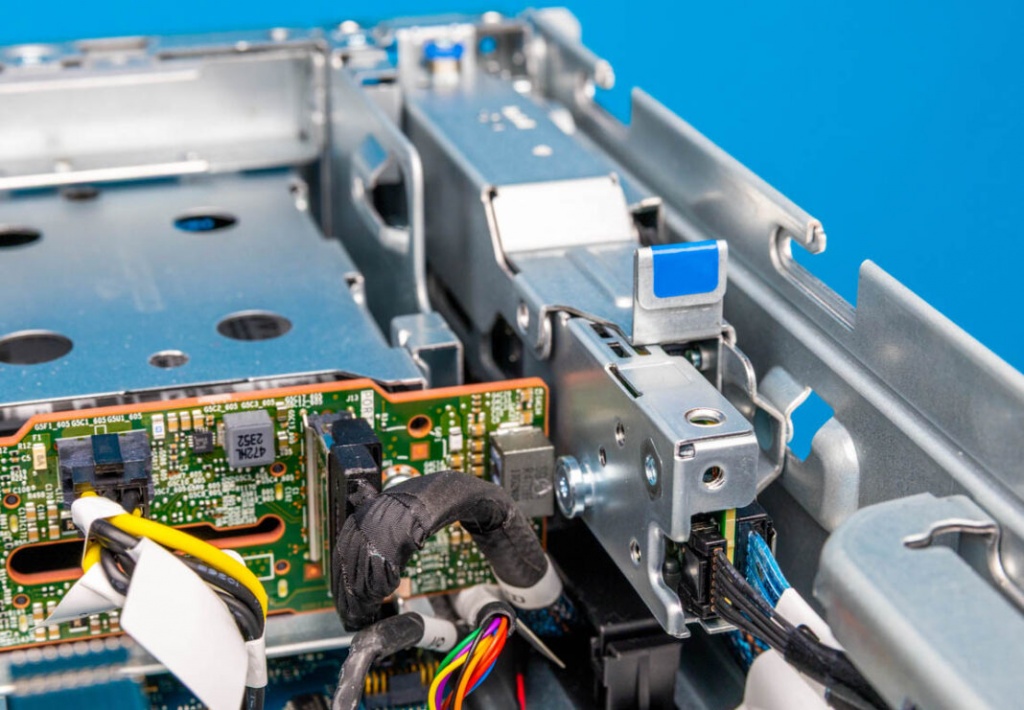

HPE не просто производит адаптеры M.2. У компании есть довольно сложная система для поддержки сменных твердотельных накопителей M.2.

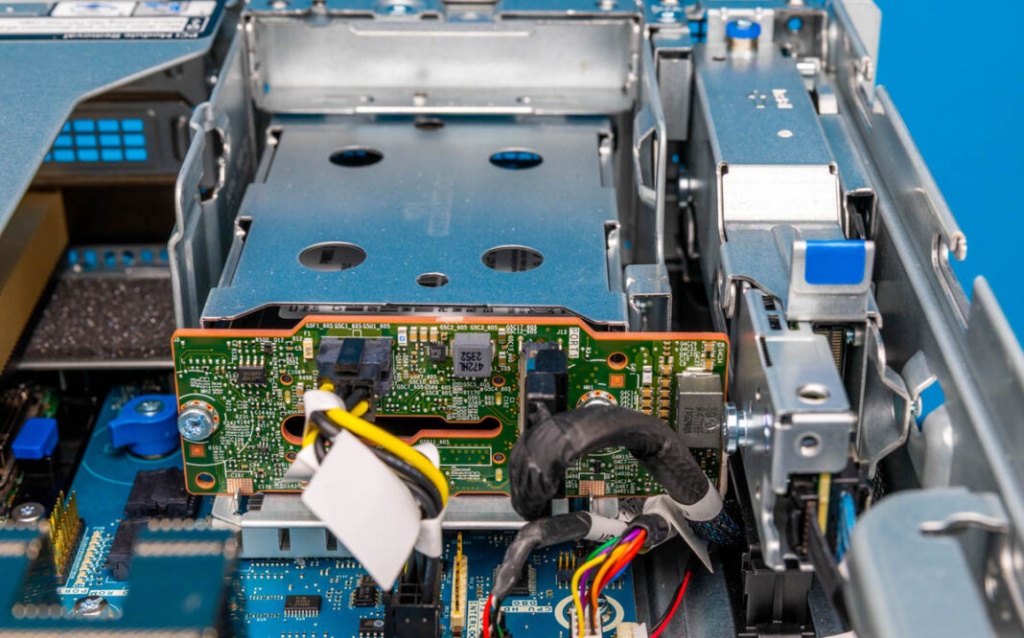

В нашей системе было два отсека для 2,5-дюймовых дисков SATA. Для их подключения использовалась объединительная плата с разъемами для питания и передачи данных. Вы также можете заметить, что при такой конфигурации остается много свободного места.

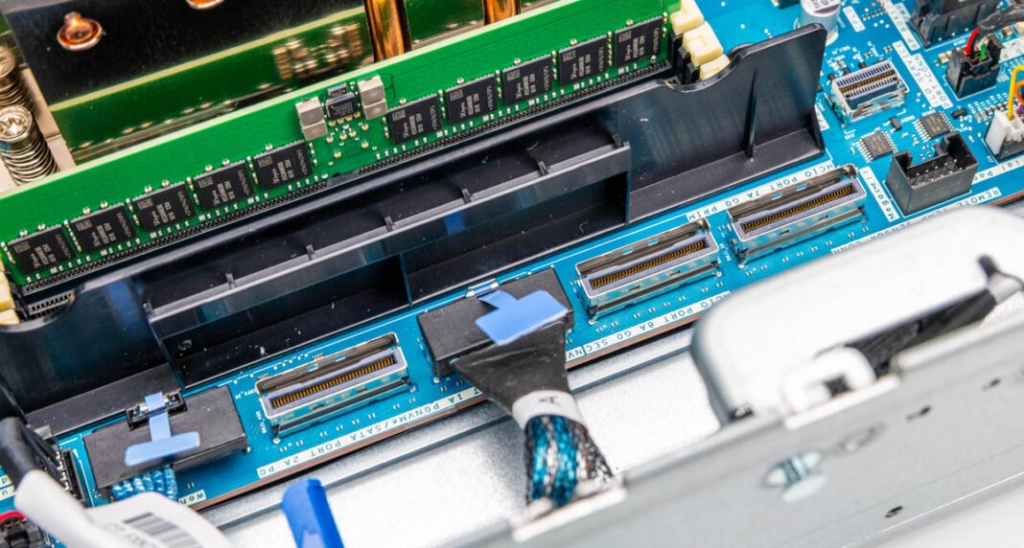

Большая часть возможностей подключения реализована с помощью разъемов MCIO, расположенных по бокам от процессорного сокета. Интересно, что компания HPE разместила эти разъемы MCIO за пределами слотов DDR5 DIMM на материнской плате.

Поскольку у нас нет конфигурации хранилища 6x NVMe, три из этих разъемов MCIO не используются. Это 24 линии PCIe, которые не используются в нашей системе.

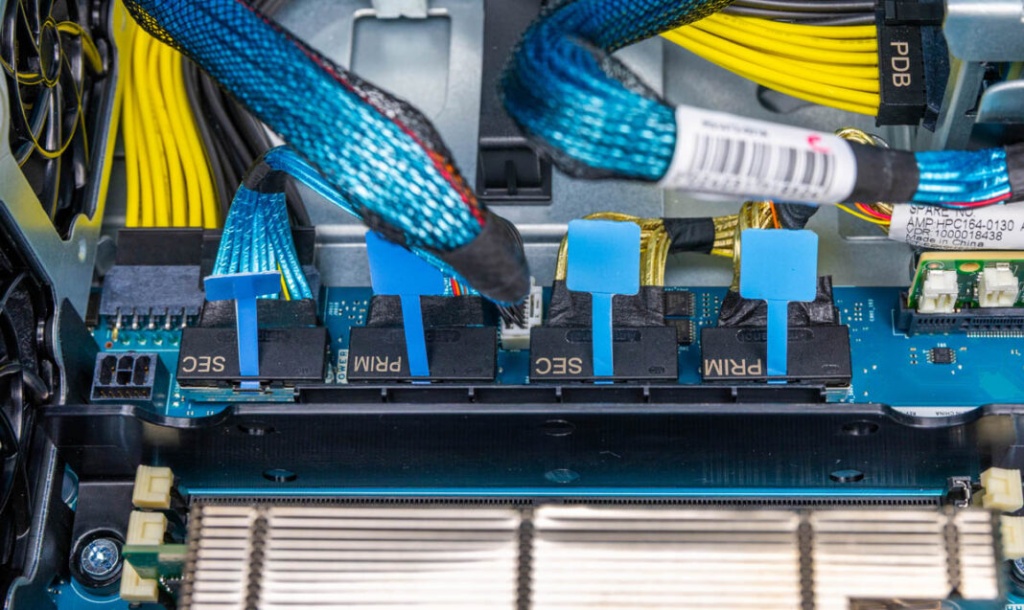

Небольшая, но приятная деталь: кабели MCIO, обеспечивающие подключение к слотам расширения PCIe, помечены как первичные и вторичные. Может показаться, что это незначительная особенность, но она помогает при увеличении количества кабелей, поэтому здорово, что HPE внедряет инновации и делает что-то подобное.

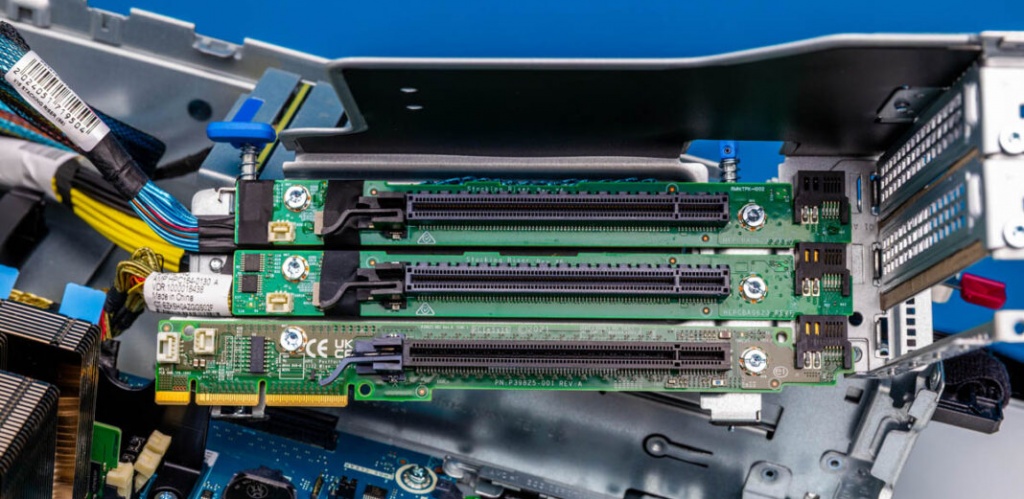

Что касается стоек, то HPE делает нечто совершенно иное, но не менее интересное. В нашей системе есть три слота PCIe Gen5 x16 на центральной стойке, которые вы можете видеть ниже.

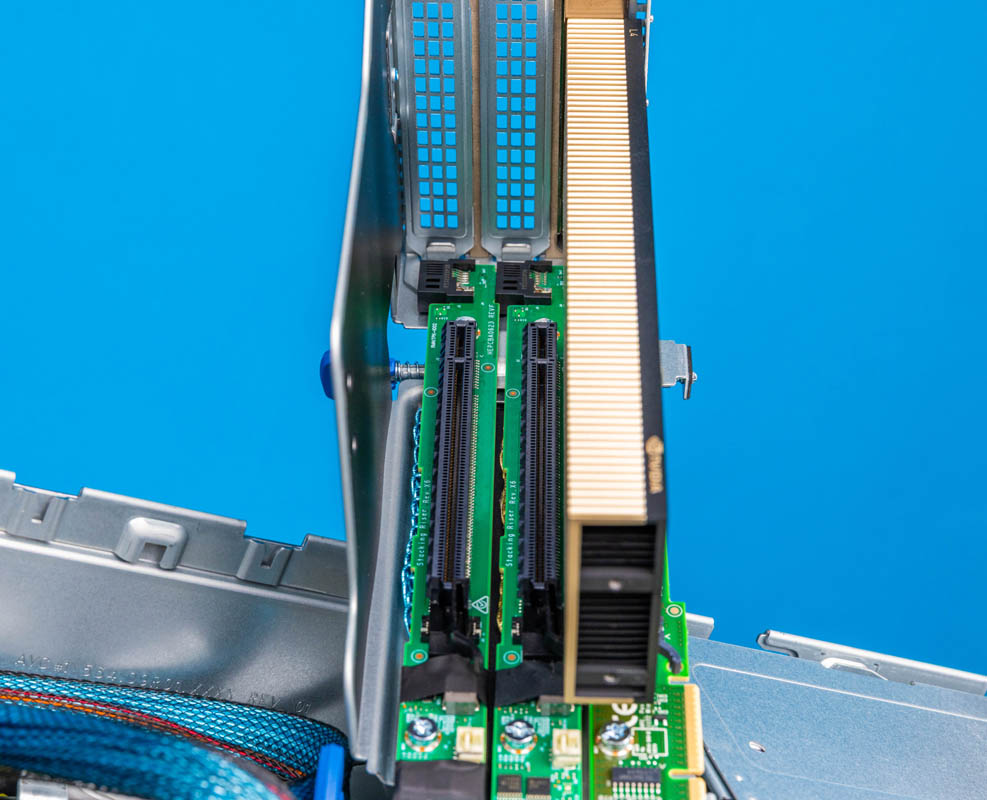

А вот то же самое, но с другой стороны, с графическим процессором NVIDIA L4, установленным в нижнем слоте.

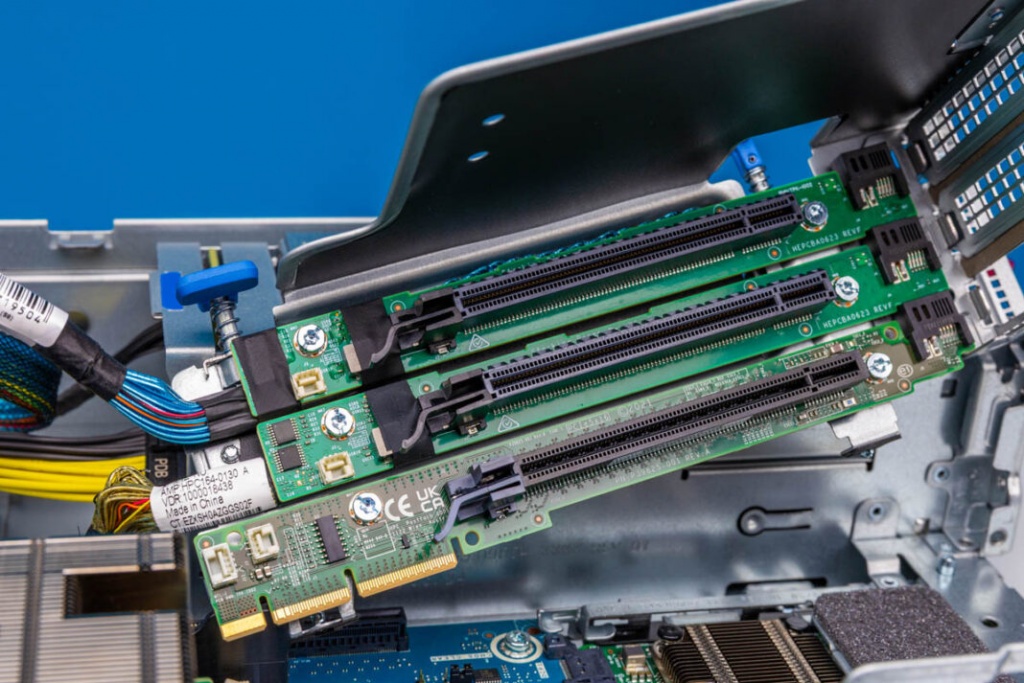

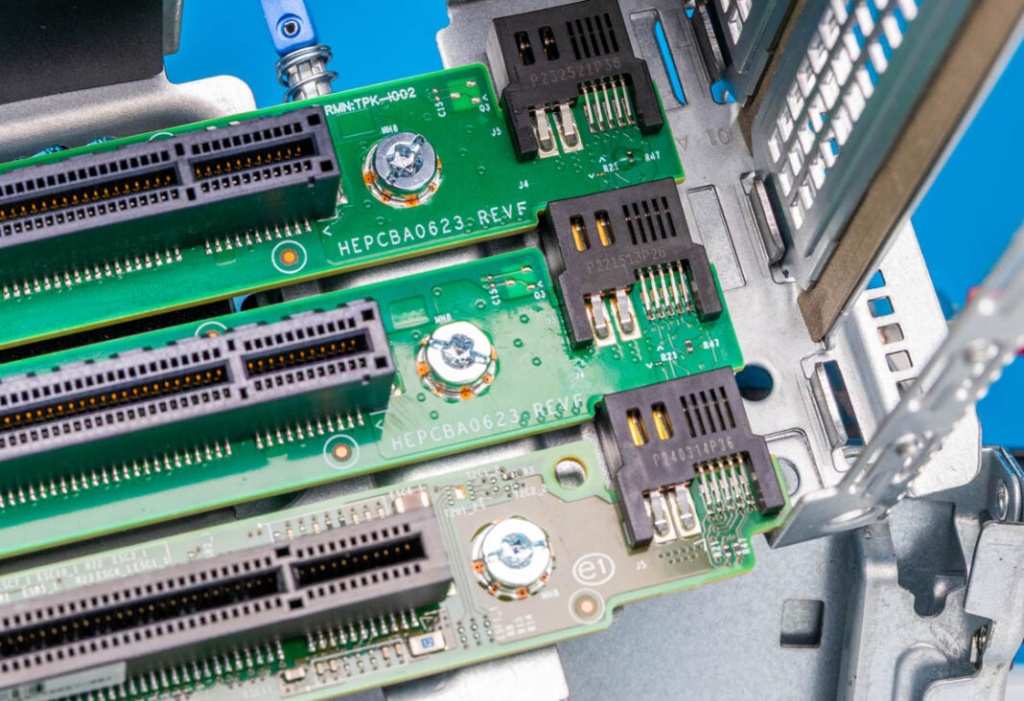

Большинство компаний просто изготавливают стояк с тремя слотами. Компания HPE делает нечто иное, создавая стоечный стояк.

Нижний слот подключается к материнской плате для передачи данных и питания. Два верхних слота получают данные через разъёмы MCIO, которые мы показывали ранее. Преимущество конструкции HPE в том, что она позволяет сократить количество кабелей. Недостаток в том, что она делает дополнительные слоты PCIe опциональными и превращает простой стояк в нечто более сложное. Это одна из тех изящных идей, но в данном случае оптимизация зашла слишком далеко.

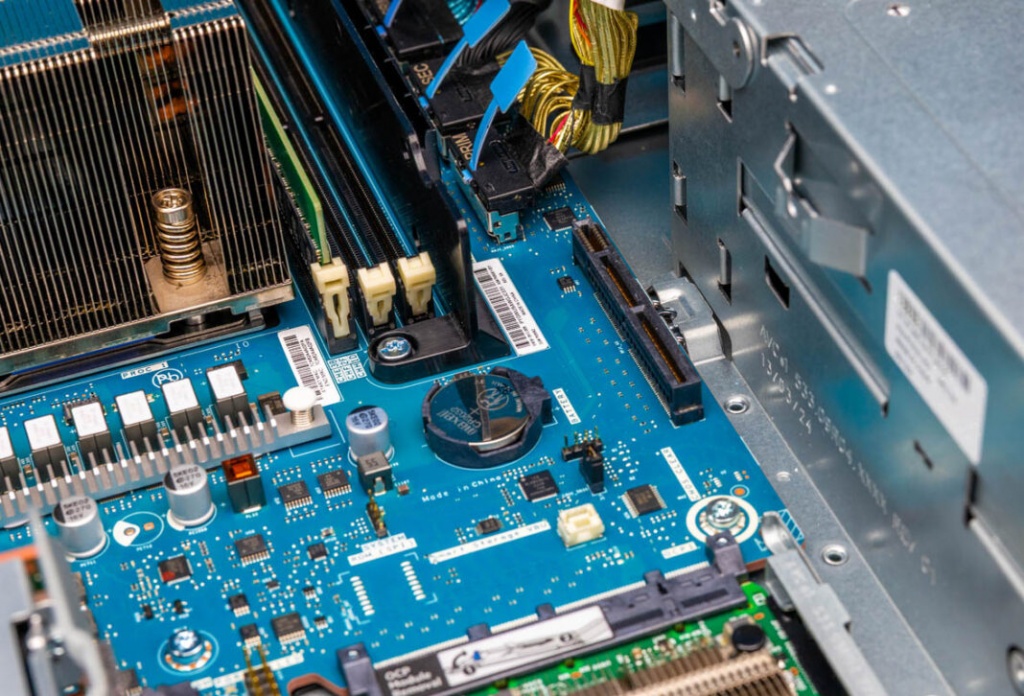

Вот краткий обзор слота для райзера на материнской плате.

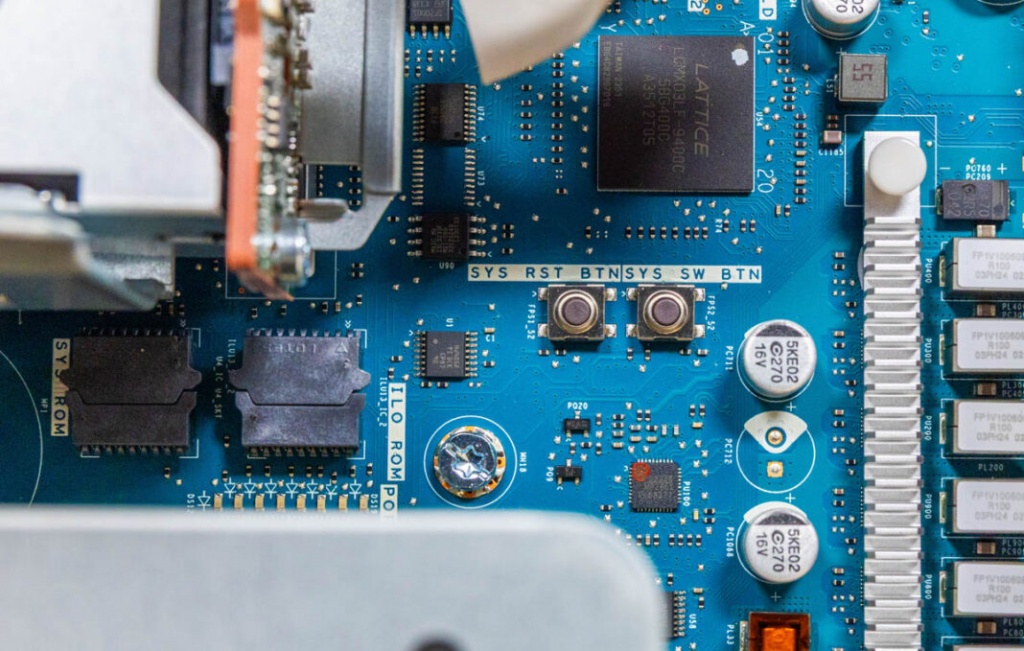

Ещё одна небольшая особенность, которую мы обнаружили, заключается в том, что, как и на многих материнских платах для массового потребителя, на нашей материнской плате была кнопка сброса системы и включения питания. Возможно, это связано с тем, что у нас ранняя модель, но это было приятно обнаружить.

Топология HPE ProLiant DL145 Gen11

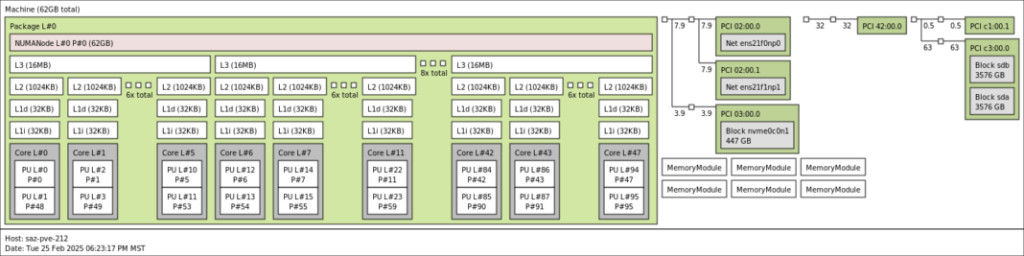

Нам не удалось найти блок-схему HPE ProLiant DL145 Gen11. Вместо неё мы приводим топологию.

К счастью, это односокетная система, поэтому вся система подключена к процессору AMD EPYC 8004 «Siena». Мы видим ядра Zen 4c, а также твердотельные накопители, сетевые адаптеры и графический процессор NVIDIA L4.

Система управления HPE iLO 6

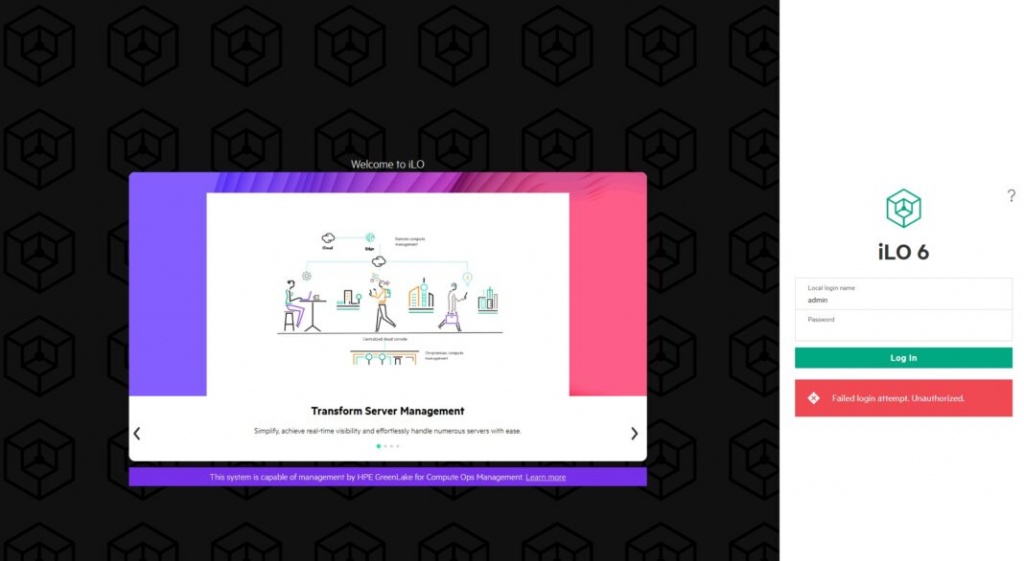

Большинство пользователей экосистемы HPE знакомы с HPE iLO 6. Поскольку это сервер поколения 11, мы используем iLO 6, а не iLO 7, который используется на серверах поколения 12.

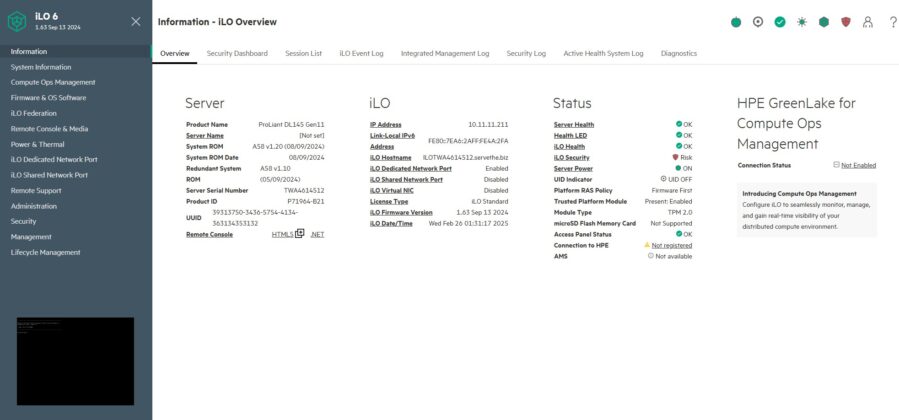

У HPE отличная панель управления.

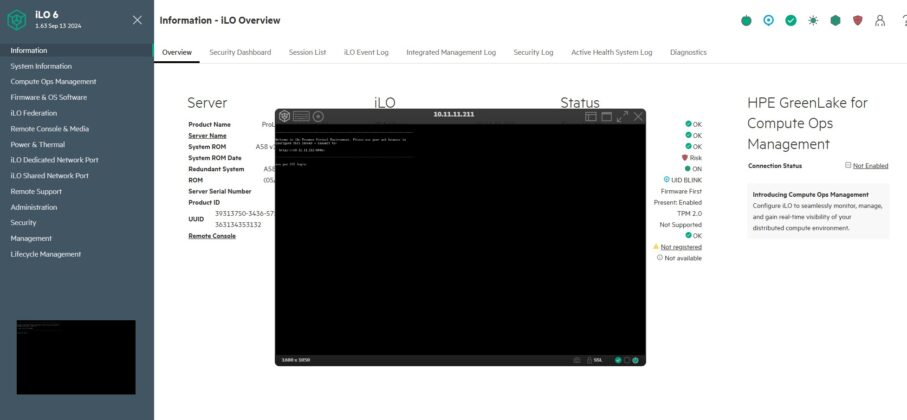

В зависимости от уровня лицензии доступны дополнительные функции помимо базовых. Наша система поставляется с поддержкой HTML5 iKVM, что всегда здорово.

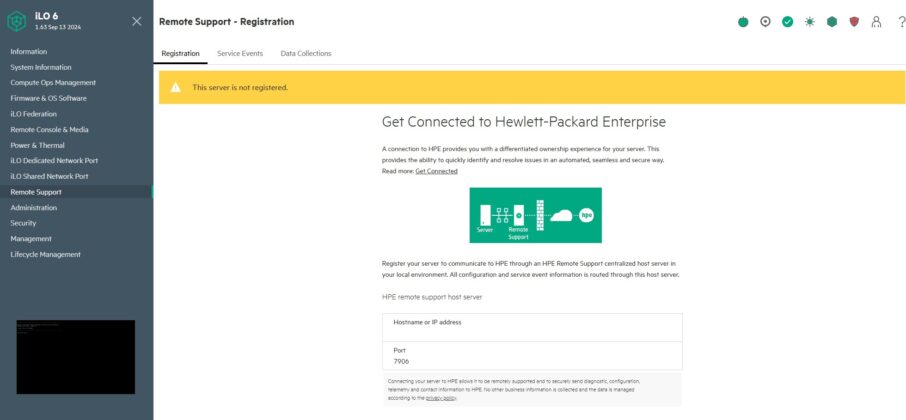

У HPE также есть такие функции, как удалённая поддержка, интегрированная с iLO. Эти функции выходят за рамки того, что предлагают многие другие поставщики. Возможно, именно в этом заключается преимущество iLO для организаций, которым нужны функции более высокого уровня.

В целом у iLO надёжная экосистема и обширная документация, поэтому мы не будем подробно останавливаться на этом. Тем не менее, если вы не видели эту систему много лет, она претерпела значительные изменения.

HPE ProLiant DL145 Gen11. Производительность

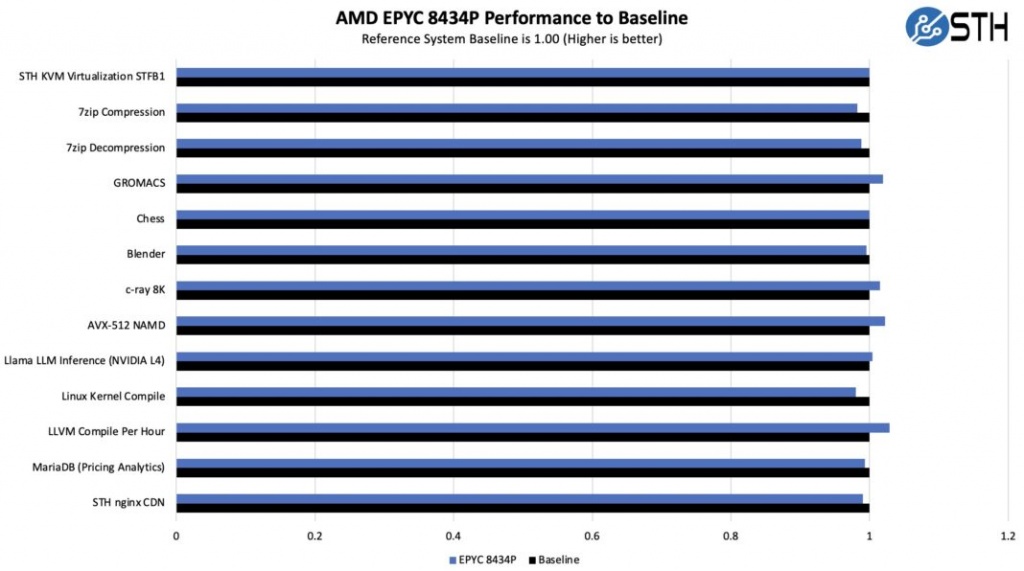

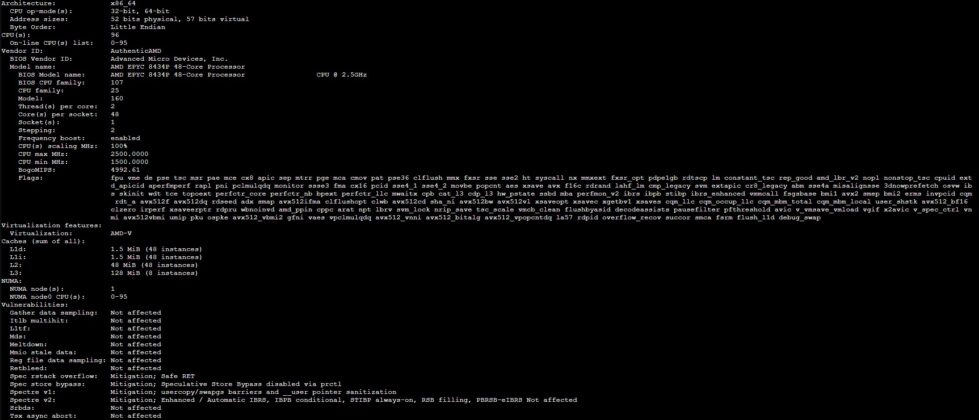

Что касается производительности, то на данный момент мы провели множество обзоров платформы AMD EPYC 8004.

Производительность оказалась именно такой, какую мы ожидали от маломощного процессора AMD Zen 4c.

Мы также хотели проверить, работает ли NVIDIA L4 с такой же скоростью, как высокопроизводительные 2U-серверы с полной глубиной цвета.

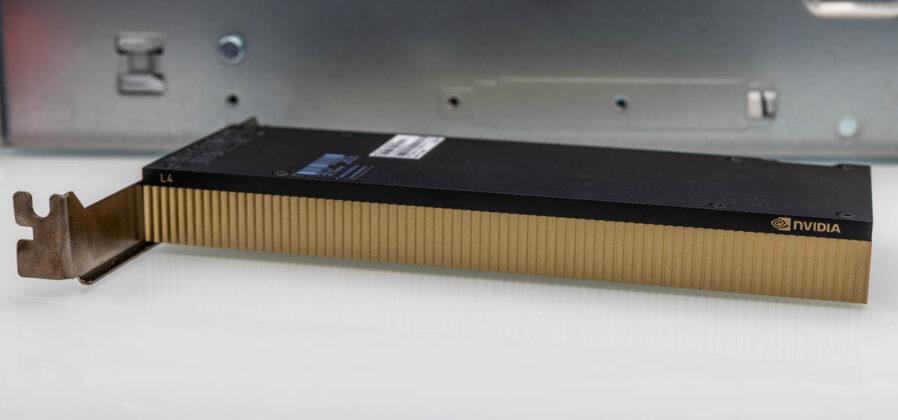

NVIDIA L4 — это графический процессор мощностью 72 Вт, не требующий дополнительного подключения к источнику питания. По сути, это решение NVIDIA для тех, кто хочет установить графический процессор с 24 ГБ памяти практически в любой сервер. В HPE ProLiant DL145 Gen11 у нас было достаточно места для охлаждения. Кстати, в этой системе мы также использовали два графических процессора NVIDIA T4, и у нас не возникло проблем с их охлаждением. Возможно, это идеальное решение для NVIDIA L4.

Теперь давайте поговорим о энергопотреблении.

Энергопотребление HPE ProLiant DL145 Gen11

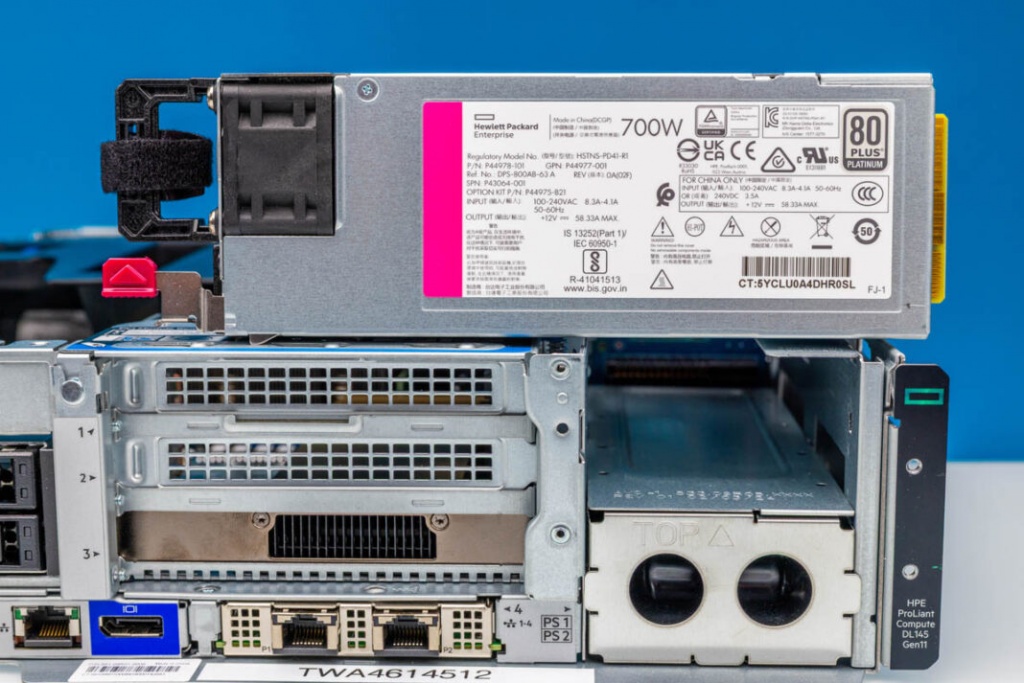

Потребление энергии было очень интересной темой. Изначально мы рассматривали блок питания HPE 700 Вт 80Plus Platinum и думали, что он может потреблять довольно много энергии даже при использовании маломощных компонентов.

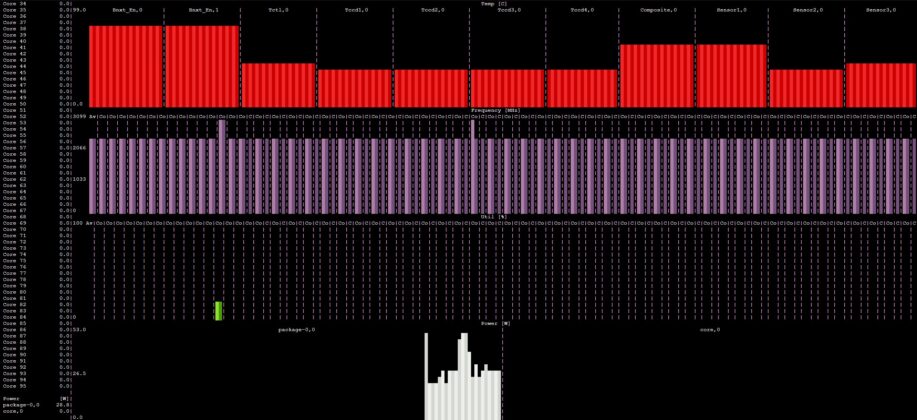

На холостом ходу система потребляла 110 Вт, что было впечатляюще для системы с такой конфигурацией.

Из них около 28–29 Вт приходилось на 48-ядерный процессор. Мы также заметили, что HPE немного снижает скорость вращения вентиляторов в режиме ожидания для экономии энергии. В других системах вентиляторы могут вращаться немного быстрее, чтобы улучшить охлаждение в режиме ожидания.

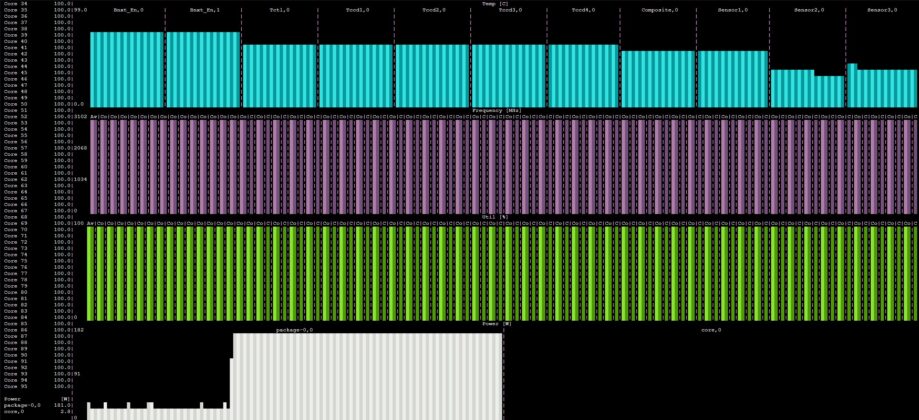

При запуске системы мы увидели, что HPE настроила её так, чтобы она не превышала лимит в 300 Вт в конфигурации, поставляемой HPE. Поэкспериментировав с расширением конфигурации, мы смогли добиться более высокого энергопотребления, используя большую часть этого мощного блока питания. Тем не менее 300 Вт для 48 ядер, графического процессора NVIDIA L4 (который работал в режиме ожидания, но всё равно потреблял 300 Вт), двух сетевых адаптеров 10GbE, четырёх твердотельных накопителей и двух модулей DDR5 — это отличный результат.

Таким образом, мощность устройства была ограничена диапазоном 180–185 Вт.

Компания HPE, конечно же, предлагает отличный мониторинг энергопотребления, а также возможность устанавливать ограничения энергопотребления в BIOS. В периферийных системах энергопотребление может быть ограниченным, поэтому возможность настраивать конфигурации с учетом жестких ограничений по энергопотреблению весьма полезна.

Заключительные слова

Какой классный маленький сервер. Это отличный периферийный сервер для развертывания. Серия AMD EPYC 8004 предлагает множество возможностей подключения, а также довольно большое количество ядер при низком энергопотреблении. Для тех, кто не входит в экосистему HPE, некоторые особенности HPE, такие как проверка системой оперативной памяти HPE, iLO и т. д., могут стать препятствием, но они также являются нормой для экосистемы HPE. В любом случае это отличный аппаратный комплекс, в котором EPYC 8004 действительно демонстрирует свои возможности.

Низкое энергопотребление, высокая производительность и широкие возможности подключения в сочетании с системой управления и безопасности HPE — это, безусловно, выигрышная комбинация для периферийных устройств.
